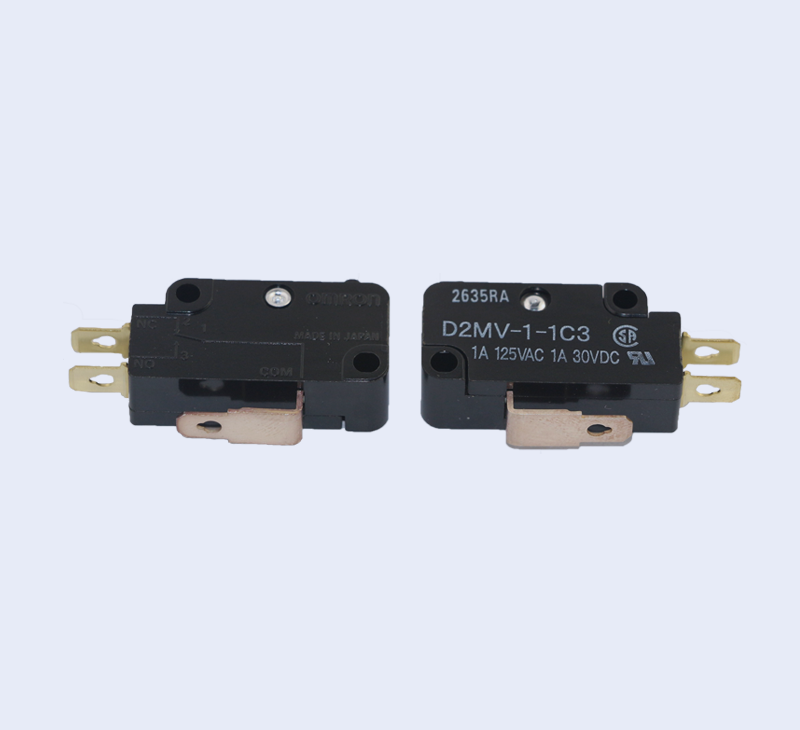

D2MV欧姆龙微动开关

D2MV小型、超低负载动作
立即咨询 技术资料下载
  1. 种类
  2. 额定/性能
  3. 外形尺寸

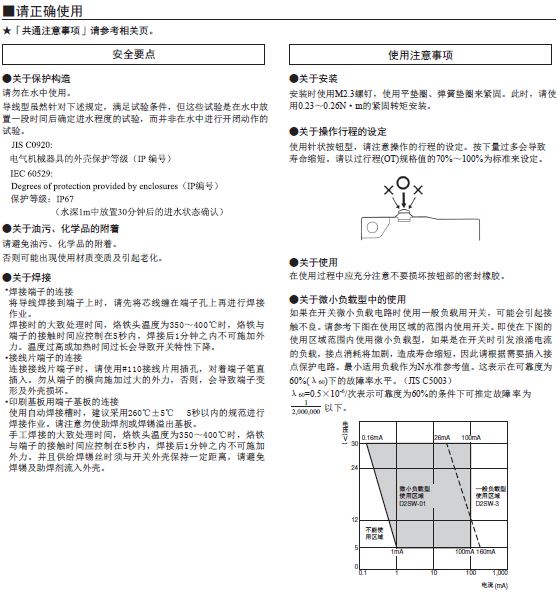

  4. 注意事项

驱动杆 动作力(OF)最大 1 A 0.1 A
针状按钮型



0.10 N {10 gf}
D2MV-1-1C1 D2MV-01-1C1
0.25 N {25 gf}
D2MV-1-1C2 D2MV-01-1C2
0.49 N {50 gf}
D2MV-1-1C3 D2MV-01-1C3
短摆杆型



0.49 N {50 gf}
D2MV-1L11-1C3 D2MV-01L11-1C3
摆杆型



0.29 N {30 gf}
D2MV-1L-1C3 D2MV-01L-1C3
长摆杆型



0.15 N {15 gf}
D2MV-1L111-1C3 D2MV-01L111-1C3
R形摆杆型



0.29 N {30 gf}
D2MV-1L13-1C3 D2MV-01L13-1C3
滚珠短摆杆型



0.49 N {50 gf}
D2MV-1L22-1C3 D2MV-01L22-1C3
滚珠摆杆型



0.29 N {30 gf}
D2MV-1L2-1C3 D2MV-01L2-1C3
注: 有关SPST-NO以及SPST-NC型号的详细信息，请垂询欧姆龙代理商。
接触规格
SPDT
隔板(另售)、驱动杆(另售)、端子连接用零部件(另售) →R参见"微动开关 共通附属品"
型号
额定电压 项目
D2MV-1系列 D2MV-01系列
阻性负载
AC125V 1A 0.1A
DC 30V

1A

0.1A
*注. 上述额定值是在下面条件下测得得数据。
（1） 环境温度：20±2℃
（2） 环境湿度：65±5%RH
（3） 操作频率：30次/min
项目 型号
D2MV-1系列 D2MV-01系列
容许操作速度 1mm～1m/s（针状按钮摆杆型的场合）
容许操作频率 机械 300次/min（针状按钮摆杆型的场合）
电气 60次/min
绝缘电阻 100MΩ以上（DC500V绝缘电阻计）
接触电阻（初始值） 30mΩ以下 50mΩ以下
耐压＊1 同极端子间 AC1,000V 50/60Hz 1min
带电金属部与地之间 AC1,500V 50/60Hz 1min
各端子与非带电金属部之间 AC1,500V 50/60Hz 1min
振动＊2 误动作 频率10～55Hz 双振幅1.5mm
冲击＊2 耐久 OF0.10N型 最大150/s2
OF0.25～0.49N型 最大400/s2
误动作 最大100m/s2
寿命＊3 机械 1,000万次以上（60次/min）
电气 50万次以上（30次/min） 100万次以上（30次/min）
保护结构 IEC IP40
使用环境温度 -25～+80℃ 60%RH以下（无结冰、无凝露）
使用环境湿度 85%RH以下（+5～+35℃时）
重量 约6g（针状按钮摆杆型的场合）
注. 上述数值为初始值。
*1. 耐电压为使用了隔板（参考相关页）时的数值。
*2. 针状按钮型为自由位置和总行程位置上的数值，摆杆型为总行程位置上的数值。
接点的闭路或开路在1ms以内。
*3. 关于试验条件请另行查询
注: 1. 除非另有规定，否则所有尺寸均采用毫米作为单位。
  2. 括号中的RF值表示摆杆重量未施加于柱塞时的值。
  3. 除非另有规定，否则所有的外形尺寸均采用±0.4 mm公差。
  4. 上述动作特性适用于A方向 ()的动作。

针状按钮摆杆型 img
D2MV-1-1C
D2MV-01-1C
注: 在  中，填入动作力记号。

D2MV:Dimensions1
型号
D2MV-1-1C1
D2MV-01-1C1
D2MV-1-1C2
D2MV-01-1C2
D2MV-1-1C3
D2MV-01-1C3
OF 最大
RF 最小
0.10 N {10 gf}
0.005 N {0.5 gf}
(参考值) 		0.25 N {25 gf}
0.01 N {1 gf}
(参考) 		0.49 N {50 gf}
0.02 N {2 gf}
(参考)
PT 最大
OT 最小
MD 最大
1.2 mm
1.3 mm
0.25 mm
OP
14.7±0.4 mm

针状短摆杆型 img
D2MV-1L11-1C3
D2MV-01L11-1C3
D2MV:Dimensions2
型号
D2MV-1L11-1C3
D2MV-01L11-1C3
OF 最大
RF 最小
0.49 N {50 gf}
0.04 N {4 gf}(参考值)
PT 最大
OT 最小
MD 最大
1.7 mm
1.0 mm
0.4 mm
OP
15.2±0.5 mm
注: RF的参考值表示的数值按照摆杆的质量不影响按钮开关的方向安装时的值。

摆杆型 img
D2MV-1L-1C3
D2MV-01L-1C3
D2MVDimensions3
型号
D2MV-1L-1C3
D2MV-01L-1C3
OF 最大
RF 最小
0.29 N {30 gf}
0.02 N {2 gf}(参考值)
PT 最大
OT 最小
MD 最大
3.3 mm
2.1 mm
0.7 mm
OP
15.2±1.2 mm
注: RF的参考值表示的数值按照摆杆的质量不影响按钮开关的方向安装时的值。

长摆杆型 img
D2MV-1L111-1C3
D2MV-01L111-1C3
D2MV:Dimensions4
型号
D2MV-1L111-1C3
D2MV-01L111-1C3
OF 最大
RF 最小
0.15 N {15 gf}
0.01 N {1 gf}(参考值)
PT 最大
OT 最小
MD 最大
6.0 mm
4.0 mm
1.4 mm
OP
15.2±2.6 mm
注: RF的参考值表示的数值按照摆杆的质量不影响按钮开关的方向安装时的值。

R型摆杆型 img
D2MV-1L13-1C3
D2MV-01L13-1C3
D2MV:Dimensions5
型号
D2MV-1L13-1C3
D2MV-01L13-1C3
OF 最大
RF 最小
0.29 N {30 gf}
0.02 N {2 gf}(参考值)
PT最大
OT 最小
MD 最大
3.3 mm
1.9 mm
0.7 mm
OP
18.7±1.2 mm
注: RF的参考值表示的数值按照摆杆的质量不影响按钮开关的方向安装时的值。

滚珠短摆杆型 img
D2MV-1L22-1C3
D2MV-01L22-1C3
D2MV:Dimensions6
型号
D2MV-1L22-1C3
D2MV-01L22-1C3
OF 最大
RF 最小
0.49 N {50 gf}
0.04 N {4 gf}(参考值)
PT 最大
OT 最小
MD 最大
1.7 mm
1.0 mm
0.4 mm
OP
20.7±0.6 mm
注: RF的参考值表示的数值按照摆杆的质量不影响按钮开关的方向安装时的值。

滚珠摆杆型
D2MV-1L2-1C3
D2MV-01L2-1C3
D2MVDimensions7
型号
D2MV-1L2-1C3
D2MV-01L2-1C3
OF 最大
RF 最小
0.29 N {30 gf}
0.02 N {2 gf}(参考值)
PT 最大
OT 最小
MD 最大
3.3 mm
2.1 mm
0.7 mm
OP
20.7±1.2 mm
注: RF的参考值表示的数值按照摆杆的质量不影响按钮开关的方向安装时的值。
