D2HW防水微动开关

小尺寸、可进行可靠开关的长行程型开关 主体部分尺寸为前代产品的78%，有利于设备的小型化。 没有摆杆也同样使用方便的长行程规格 (OT参考值:1.4mm) 不含对环境有害的物质， 导线类型也实现了无铅化。
立即咨询 技术资料下载
  1. 种类
  2. 额定/性能
  3. 外形尺寸

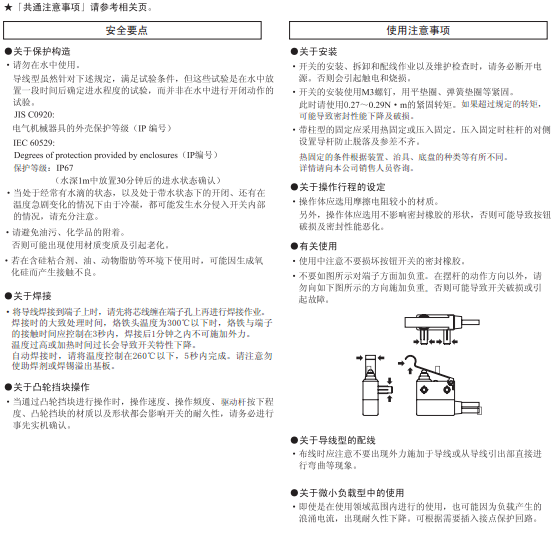

  4. 注意事项
印刷基板安装类型
    种类
驱动杆 端子规格 接触规格
带右柱
D2HW:Ordering Information1 		右侧带接线柱
D2HW:Ordering Information1

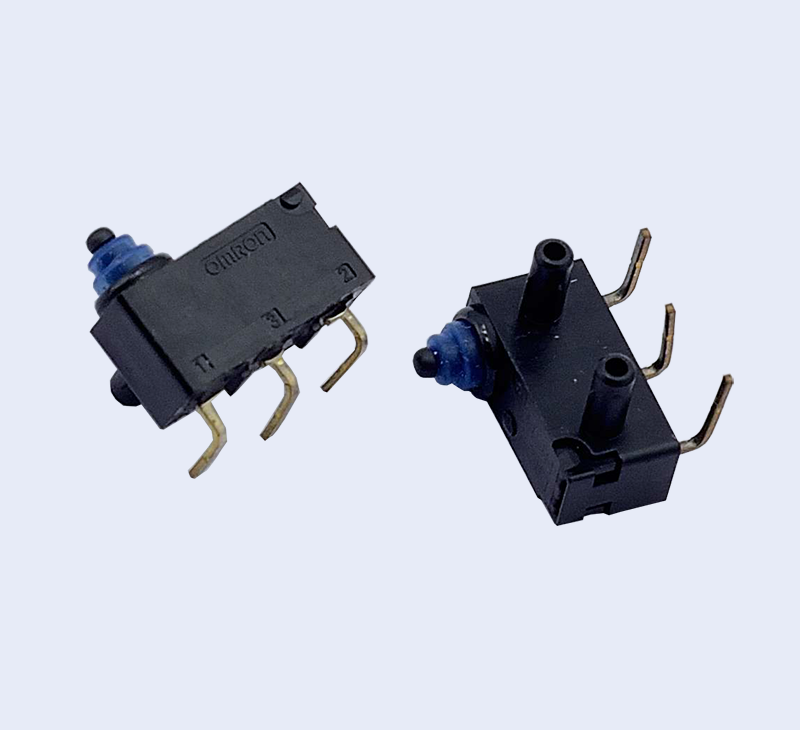

针状按钮型

D2HW:Ordering Information4 		印刷基板用 直形 1c --- ---
角形 D2HW-BR201DR D2HW-ER201DR
摆杆型

D2HW:Ordering Information5 		直形 --- ---
角形 D2HW-BR211DR D2HW-ER211DR
长摆杆型

D2HW:Ordering Information6 		直形 --- ---
角形 D2HW-BR221DR D2HW-ER221DR
R形摆杆型

D2HW:Ordering Information7 		直形 --- ---
角形 D2HW-BR231DR D2HW-ER231DR
    种类
驱动杆 端子规格 接触规格
带左柱
D2HW:Ordering Information1 		左侧带接线柱
D2HW:Ordering Information1 		无柱
D2HW:Ordering Information1
针状按钮型

D2HW:Ordering Information4 		印刷基板用 直形 1c --- --- D2HW-A201D
角形 D2HW-BL201DL D2HW-EL201DL ---
摆杆型

D2HW:Ordering Information5 		直形 --- --- D2HW-A211D
角形 D2HW-BL211DL D2HW-EL211DL ---
长摆杆型

D2HW:Ordering Information6 		直形 --- --- D2HW-A221D
角形 D2HW-BL221DL D2HW-EL221DL ---
R形摆杆型

D2HW:Ordering Information7 		直形 --- --- D2HW-A231D
角形 D2HW-BL231DL D2HW-EL231DL ---
注1. 角端子的方向和柱的方向相同。
注2. UL/cUL规格认证产品在型号规格的末尾有"S"标记。详情请咨询本公司销售人员。

焊接/导线类型
    种类
驱动杆 端子规格 接触规格
带右柱
D2HW:Ordering Information8 		右侧带接线柱
D2HW:Ordering Information1
针状按钮型

D2HW:Ordering Information11 		焊接 1c D2HW-BR201H D2HW-ER201H
带导线 下方引出 1c D2HW-BR201M D2HW-ER201M
1b D2HW-BR202M D2HW-ER202M
1a D2HW-BR203M D2HW-ER203M
右方引出 1b D2HW-BR202MR D2HW-ER202MR
1a D2HW-BR203MR D2HW-ER203MR
左方引出 1b D2HW-BR202ML D2HW-ER202ML
1a D2HW-BR203ML D2HW-ER203ML

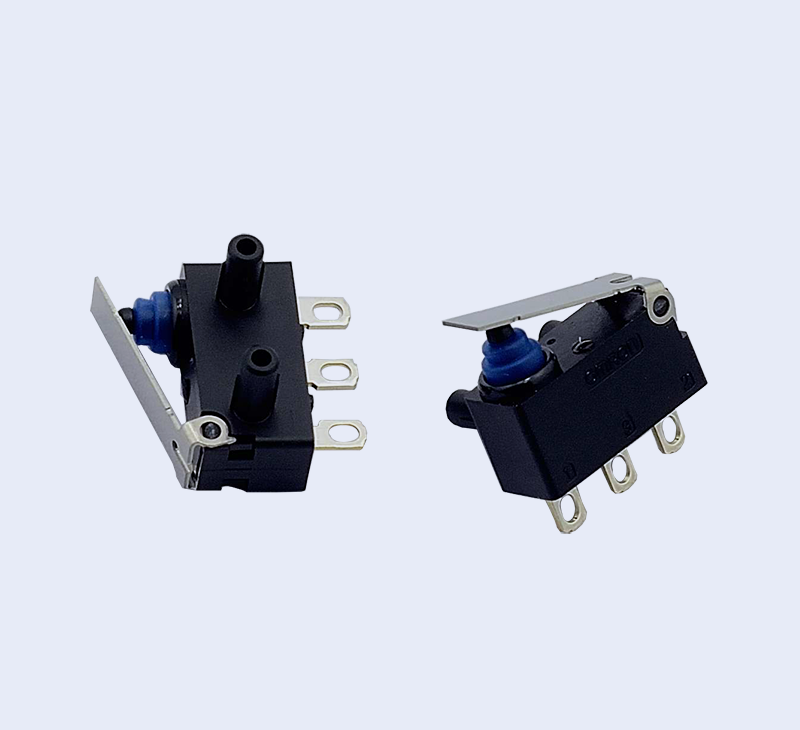

摆杆型

D2HW:Ordering Information12 		焊接 1c D2HW-BR211H D2HW-ER211H
带导线 下方引出 1c D2HW-BR211M D2HW-ER211M
1b D2HW-BR212M D2HW-ER212M
1a D2HW-BR213M D2HW-ER213M
右方引出 1b D2HW-BR212MR D2HW-ER212MR
1a D2HW-BR213MR D2HW-ER213MR
左方引出 1b D2HW-BR212ML D2HW-ER212ML
1a D2HW-BR213ML D2HW-ER213ML
长摆杆型

D2HW:Ordering Information13 		焊接 1c D2HW-BR221H D2HW-ER221H
带导线 下方引出 1c D2HW-BR221M D2HW-ER221M
1b D2HW-BR222M D2HW-ER222M
1a D2HW-BR223M D2HW-ER223M
右方引出 1b D2HW-BR222MR D2HW-ER222MR
1a D2HW-BR223MR D2HW-ER223MR
左方引出 1b D2HW-BR222ML D2HW-ER222ML
1a D2HW-BR223ML D2HW-ER223ML

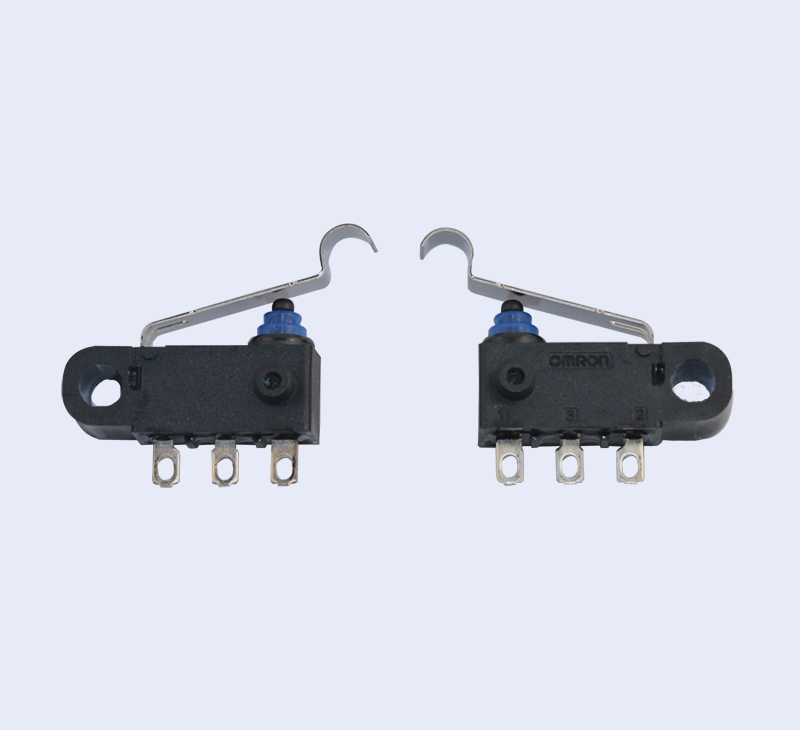

R形摆杆型

D2HW:Ordering Information14 		焊接 1c D2HW-BR231H D2HW-ER231H
带导线 下方引出 1c D2HW-BR231M D2HW-ER231M
1b D2HW-BR232M D2HW-ER232M
1a D2HW-BR233M D2HW-ER233M
右方引出 1b D2HW-BR232MR D2HW-ER232MR
1a D2HW-BR233MR D2HW-ER233MR
左方引出 1b D2HW-BR232ML D2HW-ER232ML
1a D2HW-BR233ML D2HW-ER233ML
滚珠摆杆型

D2HW:Ordering Information15 		焊接 1c D2HW-BR241H D2HW-ER241H
带导线 下方引出 1c D2HW-BR241M D2HW-ER241M
1b D2HW-BR242M D2HW-ER242M
1a D2HW-BR243M D2HW-ER243M
右方引出 1b D2HW-BR242MR D2HW-ER242MR
1a D2HW-BR243MR D2HW-ER243MR
左方引出 1b D2HW-BR242ML D2HW-ER242ML
1a D2HW-BR243ML D2HW-ER243ML
直叶片摆杆

D2HW:Ordering Information16 		焊接 1c D2HW-BR251H D2HW-ER251H
带导线 下方引出 1c D2HW-BR251M D2HW-ER251M
1b D2HW-BR252M D2HW-ER252M
1a D2HW-BR253M D2HW-ER253M
右方引出 1b
额定电压 阻性负载
AC125V
0.1A
DC12V
DC24V
DC42V
2A
1A
0.5A
注. 上述额定值是在下面条件下测得的数据。

（1）环境温度：20±2℃

（2）环境湿度：65±5%RH

（3）操作频率：30次/min
项目 型号
D2SW-P2 D2SW-P01
容许操作速度 1mm～500mm/s(针状按钮型的情况)
容许操作频率 30次/min
绝缘电阻 100MΩ（DC500V绝缘电阻计）
接触电阻（初始值） 端子型 100mΩ以下
导线型 150mΩ以下
耐电压 同极端子间 AC600V 50/60Hz 1min
带电金属部与地之间 AC1,500V 50/60Hz 1min
各端子和非带电金属部间 AC1,500V 50/60Hz 1min
振动＊1 误动作 频率10～55Hz 双振幅1.5mm
冲击＊1 耐久 最大1000m/s2
误动作 最大300m/s2
寿命＊2 机械 100万次以上（60次/min）
电气 10万次以上（20次/min）
保护结构 端子型 IEC IP67（端子部除外）
导线型 IEC IP67
使用环境温度 -40~+85℃ 60%RH以下（无结冰、无凝露）
使用环境湿度 95%RH以下（+5~+35℃时）
重量 约0.7g（端子型的针状按钮型的情况）
注. 上述数值为初始值。
*1. 针状按钮型有自由位置和动作限度位置、摆杆为动作限度位置时的值。
接点为开路和闭路1ms以内。
*2. 关于试验务必请另行查询。
针状按钮型
D2HW-20
D2HW:Dimensions1 D2HW:Dimensions2
动作特性 型号
无柱 带柱 M3螺钉安装
动作力
回复力 		OF 最大
RF 最小
0.75N {76gf}
0.10N {10gf}
过行程
响应差的行程 		OT
MD 最大
1.4mm (参考值)
0.25mm
自由位置
动作位置
动作限度位置 		FP 最大
OP
TTP 最大
11.2mm
10.4±0.2mm
9.1mm 		7.2mm
6.4±0.2mm
5.1mm
注. 1. 上述外形尺寸图中，未注公差为±0.2mm。
  2. 动作特性为向A方向()动作时的情况。


摆杆型
D2HW-21
D2HW:Dimensions3 D2HW:Dimensions4
动作特性 型号
无柱 带柱 M3螺钉安装
动作力
回复力 		OF 最大
RF 最小
0.75N {76gf}
0.07N {7gf}
过行程
响应差的行程 		OT
MD 最大
1.6mm (参考值)
0.5mm
自由位置
动作位置
动作限度位置 		FP 最大
OP
TTP 最大
12.8mm
11.5±0.5mm
10mm 		8.8mm
7.5±0.5mm
6mm
注. 1. 上述外形尺寸图中，未注公差为±0.2mm。
  2. 动作特性为向A方向()动作时的情况。


长摆杆型
D2HW-22
D2HW:Dimensions5 D2HW:Dimensions6
动作特性 型号
无柱 带柱 M3螺钉安装
动作力
回复力 		OF 最大
RF 最小
0.5N {50gf}
0.03N {3gf}
过行程
响应差的行程 		OT
MD 最大
2.5mm (参考值)
0.8mm
自由位置
动作位置
动作限度位置 		FP 最大
OP
TTP 最大
15.5mm
13.3±0.8mm
11mm 		11.5mm
9.3±0.8mm
7mm
注. 1. 上述外形尺寸图中，未注公差为±0.2mm。
  2. 动作特性为向A方向()动作时的情况。


R形摆杆型
D2HW-23
D2HW:Dimensions7 D2HW:Dimensions8
动作特性 型号
无柱 带柱 M3螺钉安装
动作力
回复力 		OF 最大
RF 最小
0.65N {66gf}
0.05N {5gf}
过行程
响应差的行程 		OT
MD 最大
1.9mm (参考值)
0.5mm
自由位置
动作位置
动作限度位置 		FP 最大
OP
TTP 最大
16.5mm
15.2±0.5mm
13.5mm 		12.5mm
11.2±0.5mm
9.5mm
注. 1. 上述外形尺寸图中，未注公差为±0.2mm。
  2. 动作特性为向A方向()动作时的情况。


滚珠摆杆型
D2HW-24
D2HW:Dimensions15 D2HW:Dimensions16
动作特性 型号
带柱 M3螺钉安装
动作力
回复力 		OF 最大
RF 最小
0.65N {66gf}
0.03N {3gf}
过行程
响应差的行程 		OT
MD 最大
1.9mm (参考值)
0.6mm
自由位置
动作位置
动作限度位置 		FP 最大
OP
TTP 最大
15.3mm
14±0.6mm
12.3mm
注. 1. 上述外形尺寸图中，未注公差为±0.2mm。
  2. 动作特性为向A方向()动作时的情况。


直叶片摆杆
D2HW-25
D2HW:Dimensions9 D2HW:Dimensions10
动作特性 型号
带柱 M3螺钉安装
动作力
回复力 		OF 最大
RF 最小
1.2N {122 gf}
0.05N {5 gf}
过行程
响应差的行程 		OT
MD 最大
2.5 mm (参考值)
0.7 mm
自由位置
动作位置
动作限度位置 		FP 最大
OP
TTP 最大
11.9 mm
8.1±0.8 mm
6.0 mm
注. 1. 上述外形尺寸图中，未注公差为±0.2mm。
  2. 动作特性为向A方向()动作时的情况。


叶式摆杆型
D2HW-26
D2HW:Dimensions9 D2HW:Dimensions10
动作特性 型号
带柱 M3螺钉安装
