D2FW-G2欧姆龙微动开关

D2FW-G M4安装密封型基本开关
立即咨询 技术资料下载
  1. 种类

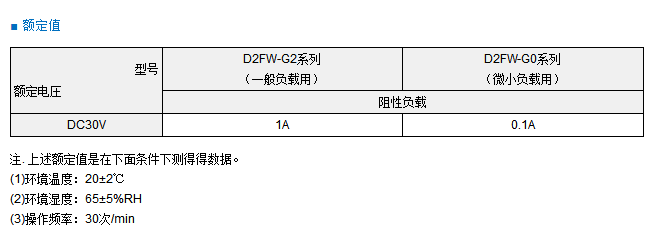

  2. 额定/性能
  3. 外形尺寸

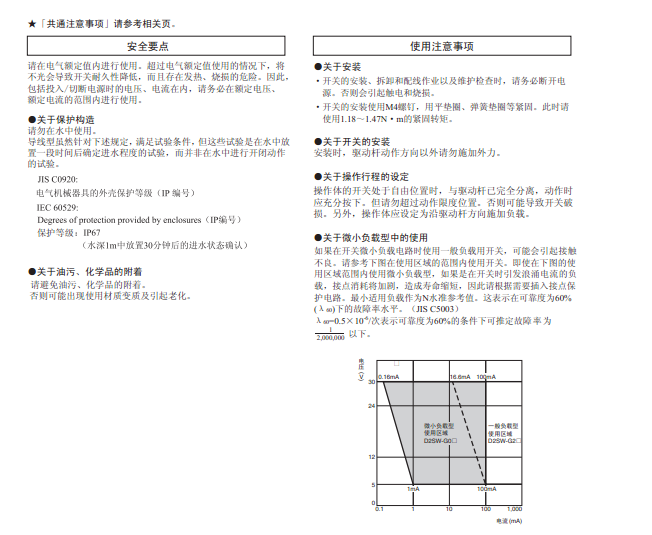

  4. 注意事项
驱动杆 额定值 接触规格
(molded lead wires) 		型号
叶式摆杆型
D2FW-G:Ordering Information1 		1 A SPDT D2FW-G271M
SPST-NC D2FW-G272M
SPST-NO D2FW-G273M
0.1 A SPDT D2FW-G071M
SPST-NC D2FW-G072M
SPST-NO D2FW-G073M
长叶式摆杆型
D2FW-G:Ordering Information2 		1 A SPDT D2FW-G281M
SPST-NC D2FW-G282M
SPST-NO D2FW-G283M
0.1 A SPDT D2FW-G081M
SPST-NC D2FW-G082M
SPST-NO D2FW-G083M
注: 1. 上述外形尺寸图中，未注公差为±0.4mm。
  2. 动作特性为向A方向 ( ).动作时的情况。
外形尺寸
D2FW-G7M
D2FW-5:Dimensions1 D2FW-5:Dimensions2
OF最大
RF 最小 		2.45 N {250gf}
0.29 N {30gf}
OT 最小
MD 最大 		1.0 mm
1.0 mm
FP 最大
OP
TTP 		15.5 mm
11.5 ± 2 mm
6.5mm(参考值)

长叶式摆杆型
D2FW-G8M
D2FW-5:Dimensions3 D2FW-5:Dimensions4
OF
RF 最小 		2.94 N {300gf}
0.59 N {60gf}
OT 最小
MD 最大 		1.0 mm
1.0 mm
FP 最大
OP
TTP 		19 mm
12 ± 2 mm
8.5mm(参考值)
